Как построить мангал из газобетона своими руками?

22 декабря 2022
Шашлык – наше национальное достояние. Это больше чем блюдо из мяса. Это особая атмосфера, без которой невозможен летний отдых на загородном участке. Для приготовления шашлыка нужен мангал. Сегодня мы расскажем, как своими руками сделать красивый и долговечный мангал из газобетона ISTKULT.

Видео инструкция


Подробная инструкция по шагам

Мангал


Кого-то может удивить выбор материала для конструкции мангала – газобетон. Однако газобетонные блоки прекрасно подходят для строительства жаровни, и вот почему:

  • Из газобетона возводят дома в несколько этажей, поэтому его прочности с избытком хватает для конструкции мангала.
  • Газобетон – негорючий материал, который не выделяет вредных для здоровья человека веществ при прямом воздействии огня.
  • Газобетонная кладка не боится осадков, высоких и низких температур (марка морозостойкости блоков – F100, то есть срок их службы – не менее 100 лет). Кладку можно эксплуатировать даже без отделки, а если закрыть её отделкой, устойчивой ко внешним воздействиям, срок службы постройки может составить не одну сотню лет.
  • В модельном ряду IstKult есть блоки различных размеров. Кроме того, материал легко режется. Благодаря этому нетрудно подобрать заранее или сделать непосредственно на участке элементы нужных размеров, из которых можно быстро построить мангал даже сложной геометрии.

Что понадобится для строительства мангала?

Материалы для фундамента:

  • Песок среднезернистый – 0,5 м3
  • Бетон В25, М300 – 0,3 м3
  • Сетка арматурная в картах-АIII, диаметр 8 мм, 1500x1000 мм – 1 шт.
  • Гидроизоляционный материал

Материалы для мангала:

  • Блок IstKult 625х250х150 мм – 18 шт.
  • Блок IstKult 625х250х100 мм – 19 шт.
  • Блоки IstKult 625х250х50 мм – 15 шт.
  •  Клей для тонкошовной кладки IstKult , 25 кг – 1 шт.
  • Металлическая решётка для барбекю 620х430 мм – 1 шт.
  • Уголок для установки решетки барбекю 30х30 мм, длиной 400 мм – 2 шт.
  • Металлический вытяжной зонт 750х450х1000 мм – 1 шт.
  • Уголок для установки облицовки зонта 50х50 мм, длиной 950 мм – 1 шт.
  • Кирпич печной шамотный ШБ8 БКО полнотелый 250х124х65 мм, жёлтый, 1NF, для облицовки топки – 42 шт.
  • Глиняная смесь огнеупорная кладочная для шамотного кирпича, 20 кг – 1 шт.
  • Декоративный бетонный камень или клинкерная плитка для облицовки – 5,5 м2
  • Цементный клей для отделки, 25 кг – 1 шт.
  • Затирка на цементном вяжущем, 25 кг – 1 шт.
  • Фиксаторы для устройства шва в облицовке - 1 уп.
  • Гибкая черепица для отделки зонта – 1,5 м2

Общие габариты конструкции: длина 1250 мм, ширина 750 мм, высота 2800 мм.

Фундамент

Фундамент мангала

Приступаем к строительству мангала. Сначала выполняем фундамент. Он должен быть ровным и способным выдерживать нагрузку от конструкции мангала. Оптимальный вариант – армированная бетонная плита 1500 х 1000 мм, высотой – 150 мм.

Сооружаем такую плиту. Снимаем плодородный слой земли и делаем песчаную подушку толщиной 200 мм, разравнивая и трамбуя её. Поверх неё укладываем гидроизоляционный материал, который защитит плиту от намокания. Тем же материалом впоследствии защищаем и вертикальную часть плиты.

Устанавливаем арматурную сетку на те или иные фиксаторы, например, пластиковые, чтобы после заливки бетона сетка находилась внутри него, и металл не имел возможности корродировать. По периметру основания устанавливаем дощатую опалубку, а затем заливаем бетон марки В25, М300.

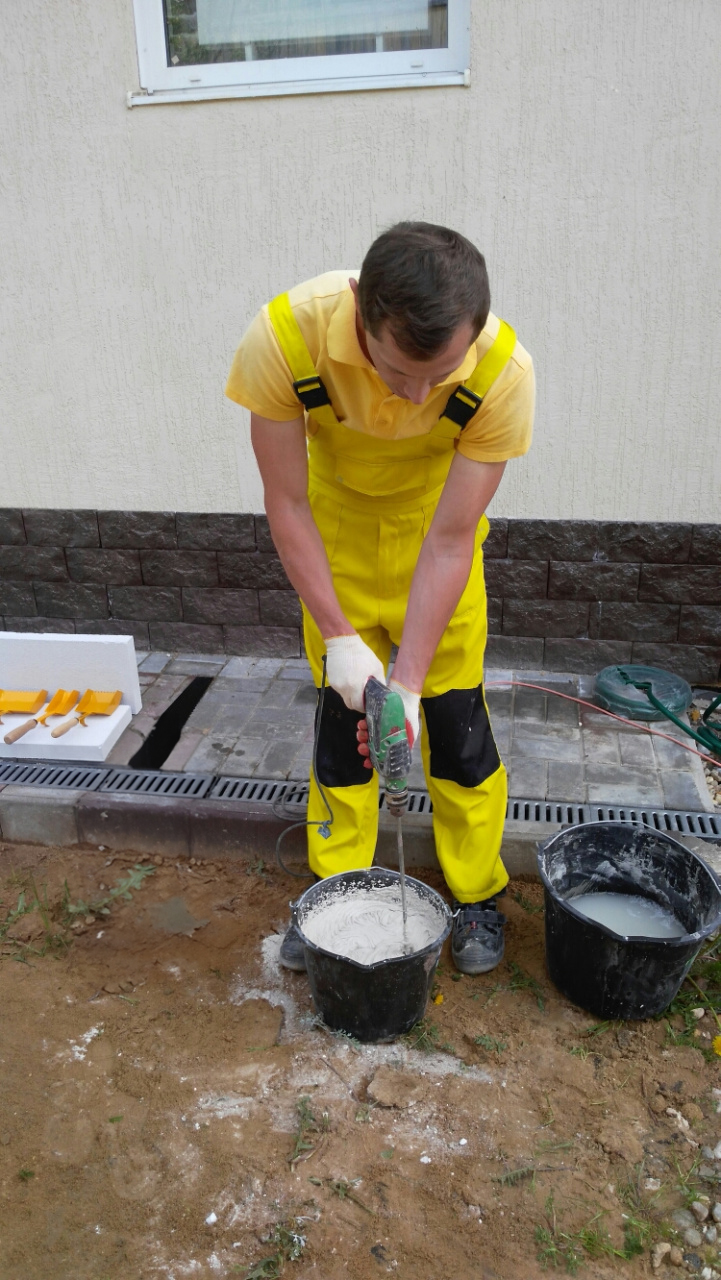

Чистовое основание мангала

Мы используем газобетонные блоки различной ширины – 150, 100 и 50 мм, чтобы конструкция была прочной и в то же время не казалось излишне массивной. Блоки укладываем на клей для тонкошовной кладки, который позволяет добиться минимальных швов (1-2 мм) между блоками. Применять для этих целей пеноклей не стоит: он не рассчитан на высокие температуры.

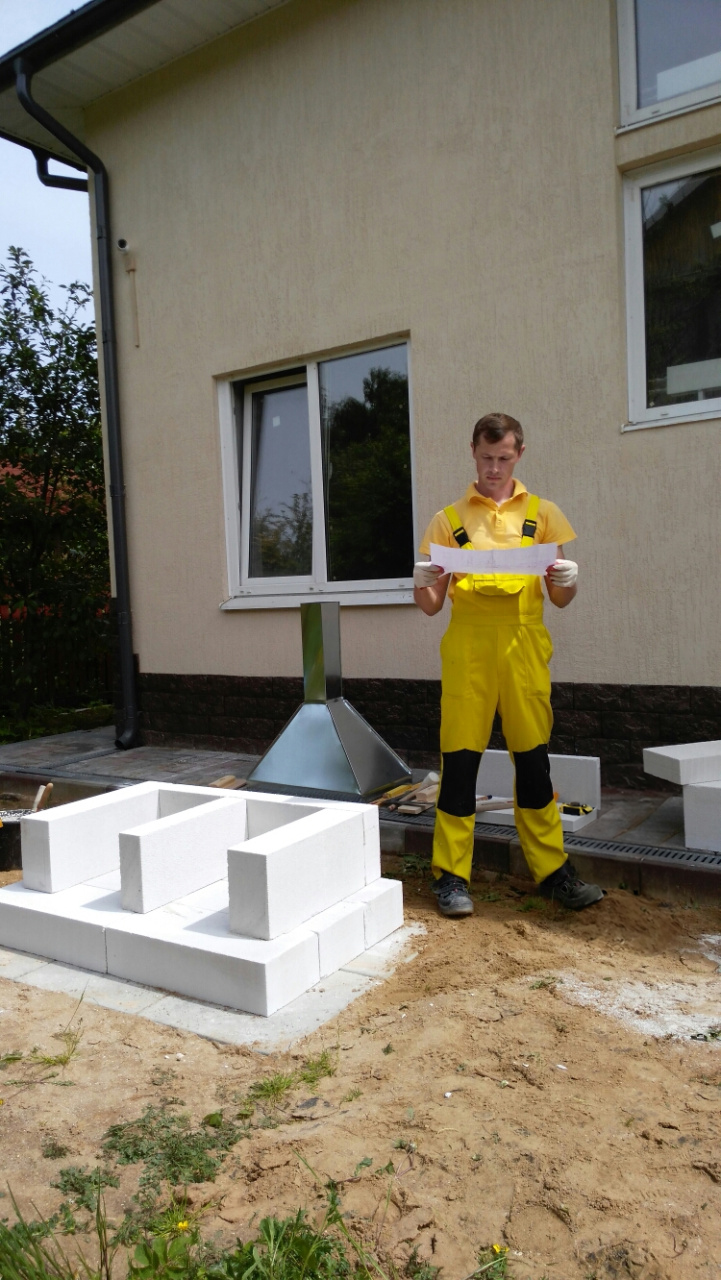

Прежде всего, сооружаем чистовое основание мангала. Выполняем его из блоков толщиной 150 мм, укладываемых горизонтально.

Если на поверхности фундамента есть перепады 5 мм и более, то крепим блоки к фундаменту обычной цементно-песчаной смесью, за счёт которой выравниваем конструкцию. А между собой блоки соединяем клеем для тонкошовной кладки. Ровность основания проверяем пузырьковым уровнем, при необходимости выравнивая киянкой.


Перед нанесением клея блоки «зачищаем» плоским шпателем и смахиваем пыль щёткой. Тем самым обеспыливаем поверхность для лучшего сцепления с раствором.

Клей желательно наносить специальной зубчатой кельмой IstKult . Ширина кельмы должна соответствовать ширине блока. В отличие от обычного зубчатого (и тем более - плоского) шпателя кельма способна гарантировать действительно тонкий клеевой слой, имеющий одинаковый размер по всей кладке. При работе зубчатым шпателем толщина шва зависит от того, как мастер держит инструмент относительно поверхности. И, как правило, добиться одинакового шва по всей кладке шпатель не позволяет.

При необходимости режем блоки ручной ножовкой с полотном, имеющим твердосплавные зубья. Для ускорения работ можно применять сабельную пилу с полотном по газобетону или другие электрические пилы.

Ознакомиться с полным перечнем профессионального инструмента для работы с газобетоном IstKult можно здесь.

Дровница и топка

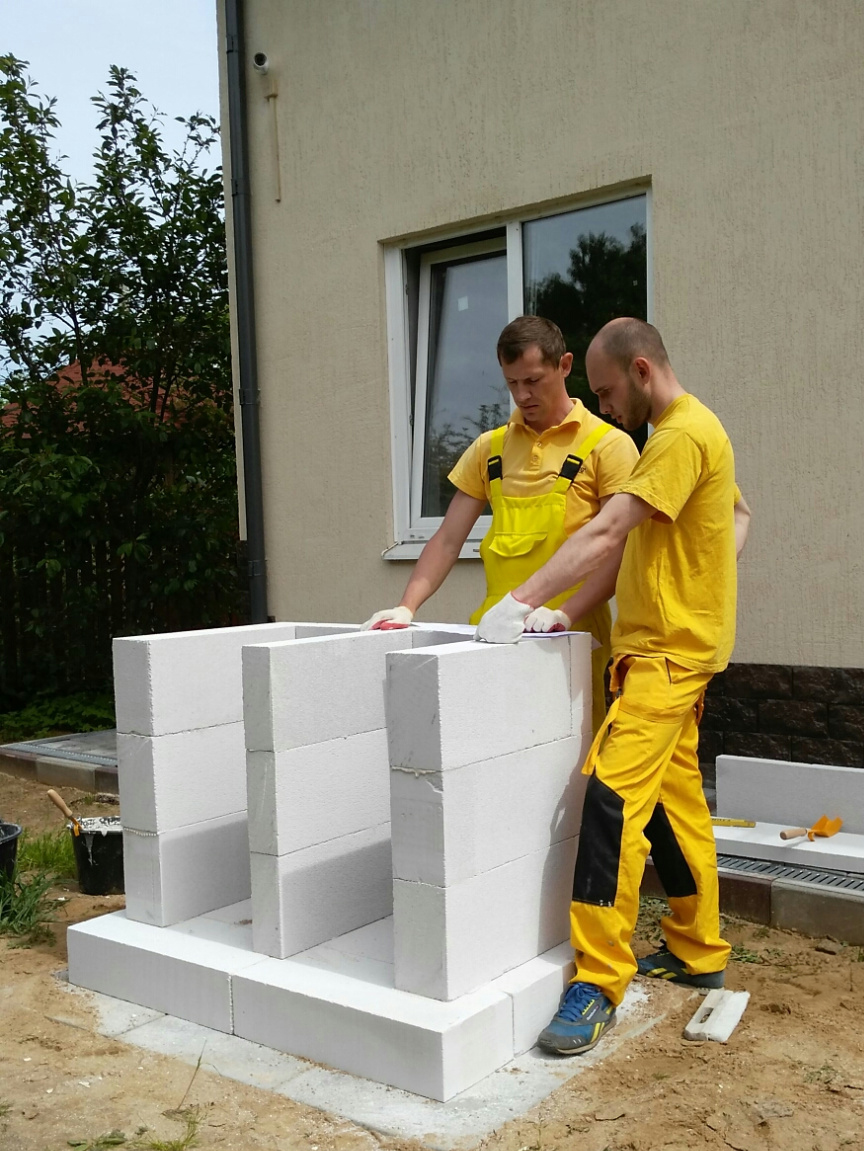

Приступаем к возведению дровницы. Для её боковых стенок используем блоки толщиной 150 мм, а для задней стенки и для перегородки – 100 мм. Перед укладкой каждого следующего ряда предыдущий обрабатываем рубанком по газобетону, чтобы устранить возможные перепады по высоте между соседними блоками. Финишное выравнивание ряда делаем шлифдоской. Пыль смахиваем щёткой. И так – каждый ряд. При монтаже блоков перевязываем стенки друг с другом. Не забываем проверять ровность кладки уровнем и угольником.

Дровница и топка

Поверх дровницы сооружаем топку. Для её нижней площадки применяем блоки толщиной 100 мм. Из блоков той же толщины выполняем заднюю стенку, а боковые делаем из блоков 150 мм.

Затем облицовываем топку изнутри огнеупорным материалом – шамотным кирпичом, который защитит газобетон от сильного жара. «Базовые» версии такого кирпича выдерживают температуру до 1300℃, «продвинутые» – до 1750℃.

Перед покупкой обратите внимание на состав кирпича: поскольку он будет находится в зоне приготовления пищи, в нём не должно быть вредных добавок, например, асбеста.

Шамотный кирпич выпускается в различных размерах, ориентируйтесь на то, что необходимо облицевать поверхность площадью примерно 1,5 м2. Укладываем облицовку при помощи огнеупорной глиняной смеси, способной выдержать температуру 1600℃. Кирпичи перед нанесением смеси рекомендуем смочить, чтобы кладка высыхала медленнее, становясь более прочной. Режем кирпичи угловой шлифмашиной («болгаркой») с алмазным сегментным диском по камню.

На боковых стенках топки устанавливаем уголки из оцинкованной стали 30х30 мм, длиной 400 мм, на которые будет опираться решётка для барбекю. Каждый уголок крепим четырьмя анкерными болтами.

Далее монтируем готовый вытяжной зонт из оцинкованной стали (заказная позиция), через который будет уходить дым от костра. Зонт обкладываем газобетонными блоками, подрезая их по его форме. Заднюю часть делаем из блоков 100 мм, переднюю и боковые – из блоков 50 мм. Переднюю опираем на перемычку из металлического уголка 50х50 мм, длиной 950 мм.


Можно дополнить конструкцию вытяжной трубой, выложенной из газобетонных блоков, внутри которых будет находиться металлическая гильза.

Декоративная облицовка

Облицовка

Мангал украшаем отделочным материалом. Наиболее практичное решение – клинкерная плитка или декоративный бетонный камень (в том числе имитирующий керамический кирпич). Мы выбрали второй вариант.

Сначала закрываем облицовываемую поверхность штукатурной сеткой из стекловолокна, которая повысит несущую способность основания. Крепим её дюбель-гвоздями по газобетону (5 шт./ 1м2). Для кладочных работ используем клей на цементно-песчаной основе. Первый его слой наносим плоским шпателем, втирая в сетку. Тем самым формируем гладкую поверхность, без микротрещин, а также обеспечиваем качественное сцепление клея с основанием.

Далее наносим второй слой раствора – зубчатым шпателем, располагая его под углом 60° к основанию. Затем наносим клей тонким слоем (1-6 мм) на тыльную поверхность плитки, так чтобы она была равномерно покрыта раствором, и фиксируем плитку к поверхности мангала. Старайтесь не переборщить с клеем: это может обернуться «сползанием» камня. Избегайте попадания излишков клея на лицевую сторону плитки.

Облицовка

Мы выбрали технологию укладки плитки с расшивкой швов. Расстояние между соседними плитками составило около 15-20 мм. Имейте в виду: ширина шва варьируется в зависимости от типа и размера бетонного камня. Кладку ведём снизу вверх, чтобы исключить скольжение плитки. Устанавливаем более тонкую плитку рядом с более толстой, подбираем соседние элементы, различающиеся по цвету. Бетонные камни обрезаем с помощью болгарки с алмазным диском по камню. По завершении кладки затираем швы белой затиркой на цементном вяжущем для камня.

При желании можно комбинировать в облицовке камни двух видов. Например, дровницу закрыть крупноформатным камнем, имитирующим бутовую кладку. А верхнюю часть мангала облицевать плиткой под кирпич. Наконец, можно украсить вытяжную часть гибкой битумной черепицей, закрепив её на блоках дюбель-гвоздями по газобетону.

Итак, наш мангал готов! Теперь он будет радовать вкусным шашлыком и красивым внешним видом!

Полную информацию о технологии возведения дома из газобетона можно получить на курсе по строительству из IstKult . Также в нашем каталоге вы можете найти газобетонные блоки D500.
